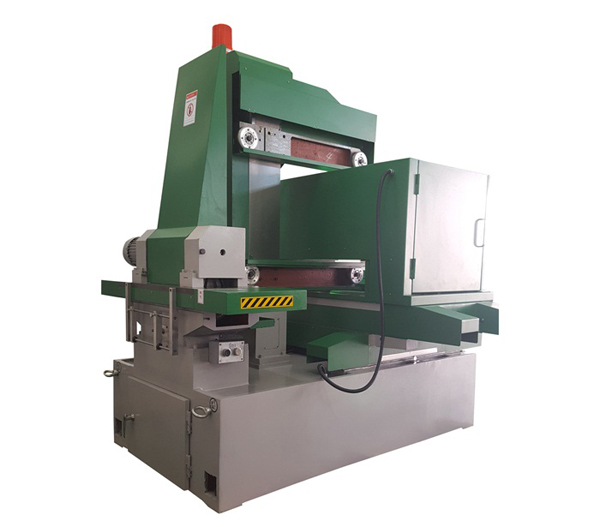

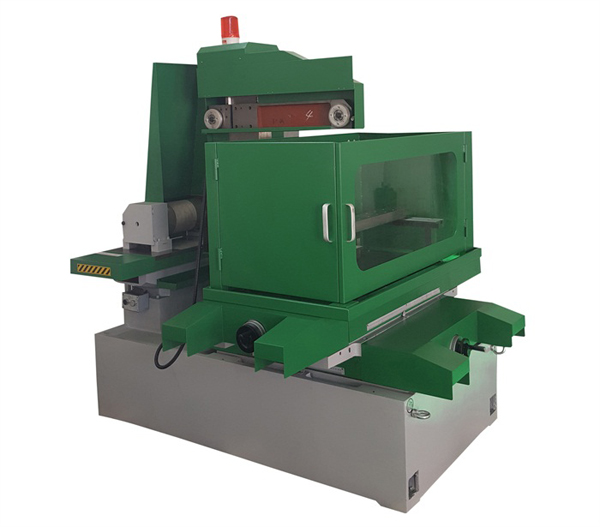

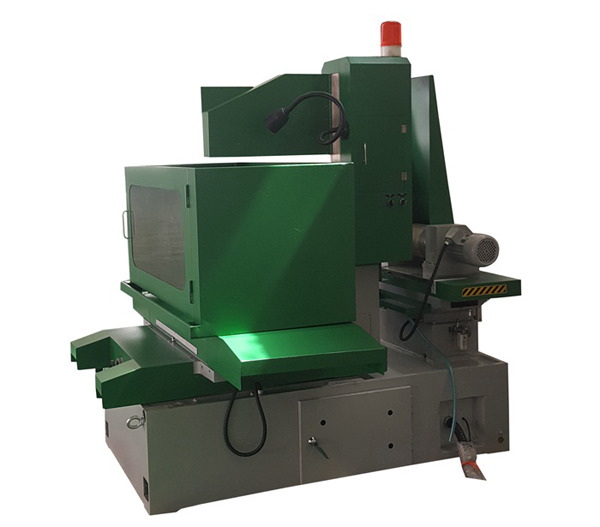

产品简介：数控砂线切割机的主要性能：广泛用于石墨电极以及环氧板，硬质合金材料，大理石，玉石，光学玻璃，陶瓷，铁氧体，半导体材料，碳化硅，耐火砖等材料的切割成形。 砂线切割机技术参数

|
数控砂线切割机的主要性能：广泛用于石墨电极以及环氧板，硬质合金材料，大理石，玉石，光学玻璃，陶瓷，铁氧体，半导体材料，碳化硅，耐火砖等材料的切割成形。
| 型 号 | SWSK-SX25 | SWSK-SX32 | SWSK-SX40 | SWSK-SX50 | SWSK-SX63 | SWSK-SX80 |
| 工作台XY轴行程(mm) | 250x320 | 320x400 | 400x500 | 500X630 | 630X800 | 800X1000 |
| 工作台面尺寸(mm) | 340x520 | 700x400 | 780x540 | 1000X650 | 1140X750 | 1350X985 |
| 机床外形尺寸（mm） | 1485x1010x1400 | 1660x1330x1400 | 1865x1520x1500 | 2070X1770X1750 | 2265X2065X1980 | 2900X2500X2150 |
| 可增加旋转装置 | 选配 | 选配 | 选配 | 选配 | 选配 | 选配 |
| *大载重量（kg） | 200 | 300 | 500 | 800 | 1000 | 1500 |
| 机床重量（kg） | 1200 | 1350 | 1500 | 2400 | 3400 | 4500 |
| Z轴行程 | 300 | 350 | 400 | 400 | 700 | 700 |
| *大切割厚度（mm） | 300 | 350 | 400 | 400 | 700 | 700 |
| 加工精度（mm） | 按GB7926-2005砂线切割标准, 0.02mm | |||||
| 加工表面粗糙度（μm） | CRa≤3.2 | |||||
| 砂线直径（mm）： | 0.33mm | |||||
| 走丝丝速度（m/s）： | 10-15m/s | |||||
| 丝杆与导轨 | 一平一V硬轨，双螺母精密滚珠丝杆（可选台湾上银直线导轨及丝杆） | |||||
| 整机轴承品牌 | NSK | |||||
| 往复走丝的换向方式 | 感应开关 | |||||
| 砂线紧丝方式 | 自动紧丝（气动泵自动紧丝） | |||||
| 机床润滑系统 | 液压式加油 | |||||
| 水基工作液循环系统 | 多层过滤水箱 | |||||
| 步进电机驱动 | 步进电机驱动(可选伺服驱动） | |||||
| 变频器 | 进口变频器 | |||||
| 运丝，水泵的控制方式 | 标配手控盒智能变频调速 | |||||
| 机床消耗功率 | 380V,2KW | |||||

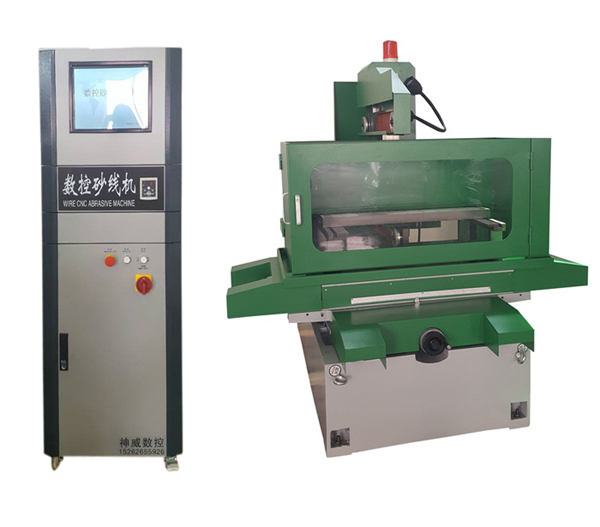

| 配置：操作平台：玉石切割专用系统WindowsXPcad 豪华整体式编控一体立柜 台湾工控机 清华紫光液晶显示 | 多功能软件详细功能：强大的玉石切割专用系统可支持多种版本软件供客户选择：如windowsXPautocutcad,HL,HF等。电脑绘图式自动编程、3轴联动，可选配增加第3轴实现工件旋转切割加工。更为先进的PCI接口、高兼容性、可3轴联动加工、可加工直线、圆弧、非圆曲线、间隙补偿、倒走、缩放、旋转、对称、自动找中心等，系统具有断电保护、断丝停机、结束关机等功能。具有多种驱动方式：交流伺服驱动，步进驱动，全闭环伺服驱动等 | |||||
| 电器品牌如下： | 西门子交流接触器，欧姆龙继电器，常州松亚或常州宝玛步进电机，威浦航插，台湾变频器，台湾高频线 | |||||
快走丝、中走丝和慢走丝线切割机床的加工效率情况如下：1. 快走丝线切割机床： - 常规效率：传统快走丝加工采用一次切割的工艺，加工效率一般在 40mm²/min 左右。 - 改进后效率：经过改进后的快走丝机床，一次切割的效率有所提升，可达到 180mm²/min 左右；如果是多次切割，综合平均效率约为 5...
快走丝、中走丝和慢走丝线切割机床的精度及适用加工场景如下：1. 快走丝线切割机床： - 精度：一般加工精度在 0.01 - 0.02mm 左右，表面粗糙度在 Ra3.0μm 左右。 - 适用场景： - 中、低档模具加工：可用于制造一些对精度要求不是特别高的模具，如塑料模具的粗加工、...
线切割机床精度下降可能由以下原因导致：1. 机械结构方面： - 部件磨损： - 导轨磨损：机床导轨长期使用后，表面会出现磨损、划痕，导致工作台移动时的直线度和平稳性下降，影响加工精度。例如，在加工长轴类零件时，导轨磨损会使零件的圆柱度产生偏差。 &nbs...
线切割机床的精度可以通过后期调试得到一定程度的提升，具体如下：一、机械部分调试1. 工作台和导轨调整 - 工作台的水平度对加工精度有显著影响。如果工作台不水平，在加工过程中会导致电极丝与工件之间的垂直度出现偏差。可以使用水平仪来检测和调整工作台的水平度。对于导轨，需要检查其直线度和平行度。若导...
